IPW产品详情
◆主要优点
.
|
○干式铁芯 ○过流能力强 ○补偿性可抑制谐波放大 ○滤波型可消除谐波 ○电抗器的损耗低 |
○承受谐波能力更高 ○体积小，重量轻 ○使用寿命长 ○安装更加便利 ○可靠性高 |
.
◆主要应用
.

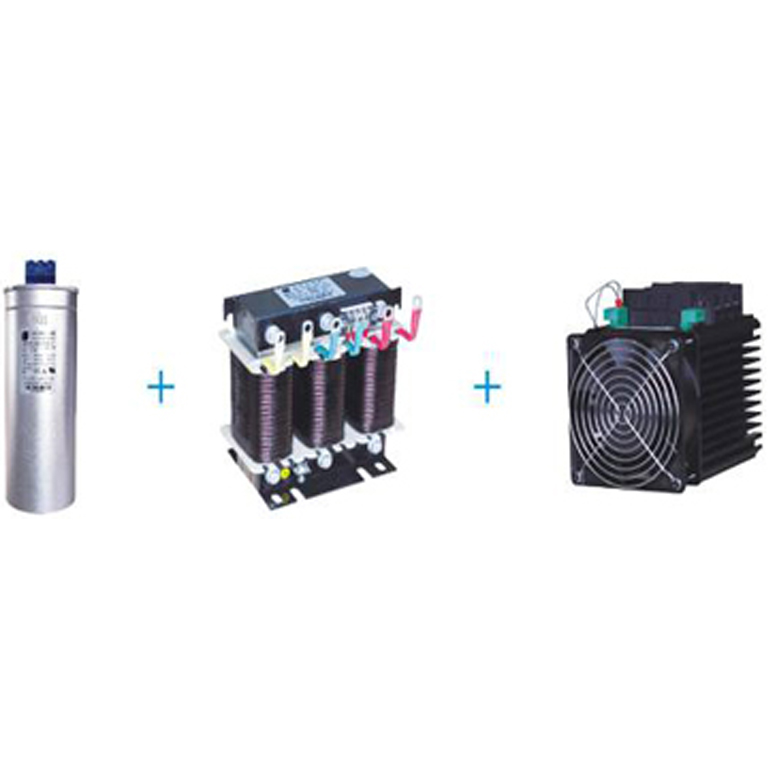

低压补偿电抗器与电容器串联搭配使用，也可组成低压无功补偿装置，给电网系统提供无功功率，提高功率因数，降低线路及变压器损耗，起到电压支撑作用。同时抑制谐波电流的放大作用，充分保证电容器的运行安全和使用寿命。
.
◆技术参数
.
|
单体电压:280V,480V,525V,600V,900V等 单体容量:10Kvar-100Kvar 电抗率：7%、14% 单位损耗：＜500W |
连接方式：三相一体 电抗偏差：±5% 环境温度：-25℃-55℃ 温度等级：F H |
.
◆低压调谐电抗器标准件选型
.
|
匹配容量（KVar） |
电抗器型号 |
匹配电容器 |
设计寿命 |
|
20 |
ZDVFR20/480-7 |
ZDVFC20/480-3 |
≥200000h |
|
25 |
ZDVFR25/480-7 |
ZDVFC25/480-3 |
≥200000h |
|
30 |
ZDVFR30/480-7 |
ZDVFC30/480-3 |
≥200000h |
|
40 |
ZDVFR40/480-7 |
2*ZDVFC20/480-3 |
≥200000h |
|
50 |
ZDVFR50/480-7 |
2*ZDVFC25/480-3 |
≥200000h |
|
60 |
ZDVFR60/480-7 |
2*ZDVFC30/480-3 |
≥200000h |
